汽車玻璃升降器基本結構及潤滑部位
1、汽車玻璃升降器按傳動方式分為:叉臂式、繩輪式和軟軸式;
2、汽車電動玻璃升降器的組成部分:玻璃升降器電機、機械升降機構、控制系統三部分。
繩輪式電動玻璃升降器由玻璃升降器電機、鋼絲繩、導向板、玻璃安裝托架等組成。
3、汽車電動玻璃升降器工作原理:啟動電機,由電機帶動減速器輸出動力,拉動鋼絲繩移動玻璃安裝托架,迫使門窗玻璃作上升或下降的直線運動。
4、汽車電動玻璃升降器潤滑點:
A 叉臂式電動玻璃升降器潤滑點
B 繩輪式電動玻璃升降器潤滑點
玻璃升降器出現的一些故障
序號 | 故障現象 | 故障原因 | 故障處理 |
1 | 玻璃無法升降 | 電機本身原因(電刷接觸不良等) | 更換電機 |
2 | 蝸輪蝸桿卡死、燒蝕 | 更換電機 | |
3 | 鋼絲繩斷裂(鋼絲本身原因) | 更換升降器 | |
4 | 支架變形嚴重 | 更換支架 | |
5 | 齒輪齒扇磨損嚴重(潤滑不良) | 更換支架或改換油脂 | |
6 | 玻璃升降抖動 | 導軌嚴重腐蝕,卡、堵玻璃運行(潤滑不良或異物)) | 更換支架或改換油脂 |
7 | 蝸輪蝸桿打滑、跳齒(潤滑不良) | 更換電機或改換油脂 | |
8 | 玻璃升降異響
| 電機本身原因(電機軸間隙大等) | 更換電機 |
9 | 蝸輪蝸桿干磨(潤滑不良) | 更換電機或改換油脂 | |
10 | 鋼絲繩與導向板板干摩擦(潤滑不良) | 更換電機或改換油脂 | |
11 | 鋼絲繩干摩擦(潤滑不良) | 更換電機或改換油脂 |
合誠公司對于汽車玻璃升降器潤滑解決方案:臺架試驗?zāi)M汽車玻璃升降器

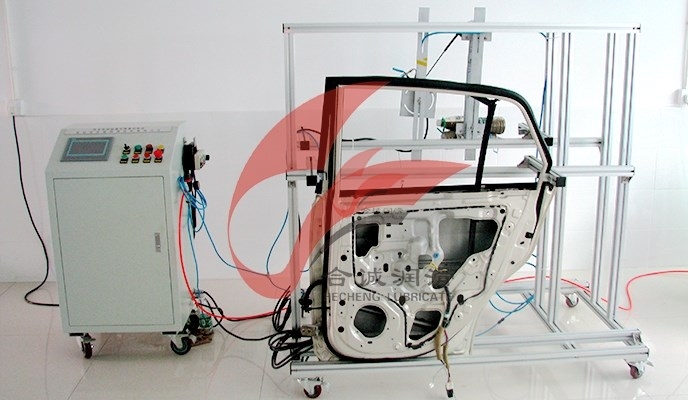

實驗臺架介紹
1、汽車電動玻璃升降器試驗臺主要由:電控操作臺、操作工位組成;
2、該試驗臺有兩個工位,可以模擬叉臂式、繩輪式、軟軸式玻璃升降器耐久試驗;
3、該試驗臺可以監控玻璃上升下降時啟動電流、堵轉電流、耐久次數,從而判斷玻璃升降器的耐久壽命。

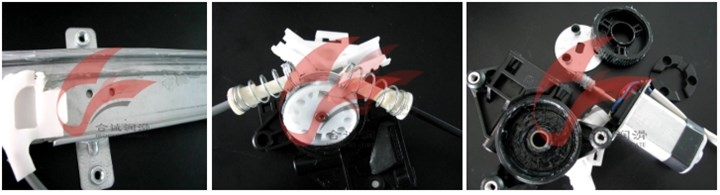

1、 選取繩輪式電動玻璃升降器,用石油醚對電機減速機構蝸輪蝸桿、鋼絲繩及導向板進行清洗;

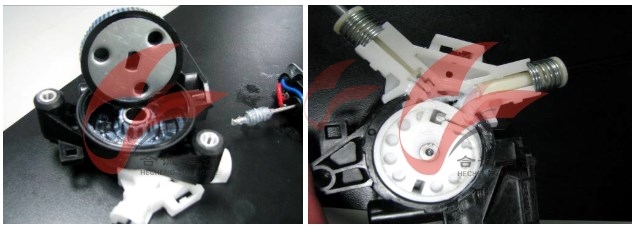

2、對蝸輪蝸桿、鋼絲繩及導向板添加不同的潤滑脂;

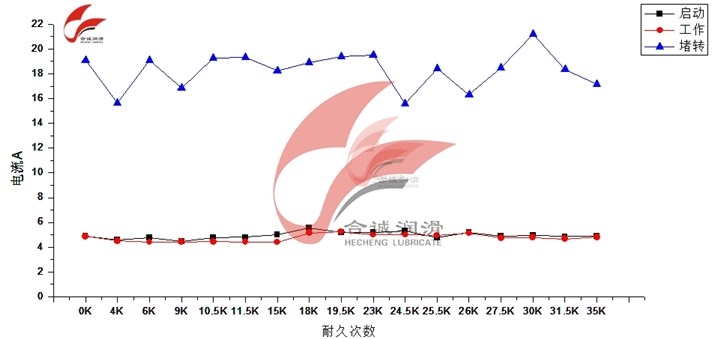

3、電流值取樣規則如下:每上升下降1000——2000次為一個循環,進行取樣,每次 測量10組開閉循環的電流值,包括上升下降的啟動電流、堵轉電流。如此反復一直持續到出現故障停止工作或達到預期的耐久壽命為止。

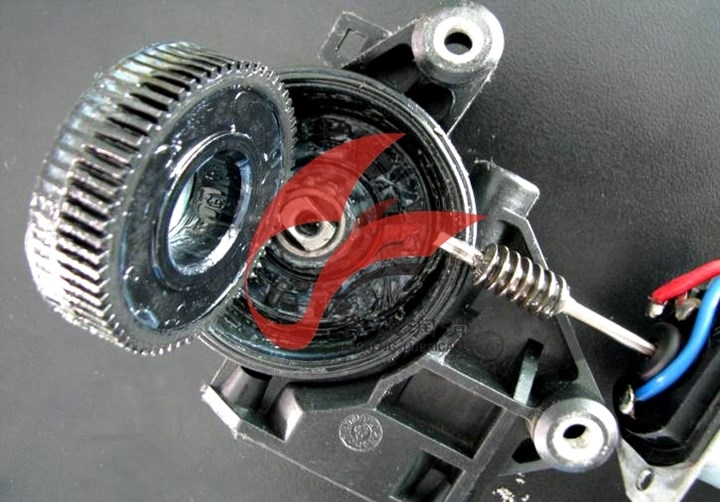

1、電動玻璃升降器蝸輪蝸桿減速機構需要進行潤滑。
2、機械升降機構(齒輪齒扇、鋼絲繩)需要進行潤滑。
電動玻璃升降器蝸輪蝸桿用脂有如下要求:
※優異的耐高、低溫性能,適用溫度范圍:-40~80℃,低溫啟動和運轉力矩極?。?/span>
※摩擦系數低、潤滑性和粘附性好,能長效降低運行噪音;
※杰出的抗水性和防腐蝕保護;
※與多數塑膠和彈膠體良好相容;
※優異的氧化安定性、機械安定性、膠體安定性和抗老化能力,極長的使用壽命。
電動玻璃升降器的主要技術參數是標稱電壓、工作電壓、額定負載、玻璃行程 、玻璃上升時間、電動機最大消耗電流、制動力和壽命等。此外,還要能經受高溫、低溫、鹽霧、塵埃、噴水、振動和沖擊等環境試驗,并且應使產品能經受電動機制動、電動機過流保護、電磁相容性、噪聲和壽命等試驗。
