行星減速機原理:驅動源(馬達)以直接連接的方式啟動太陽齒輪,太陽齒輪將組合于行星齒輪架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動運行轉動,行星架連接出力軸輸出達到加速目的。更高減速比則需要由多組階段齒輪與行星齒輪倍增累計而成。
結構特點:結構緊湊、熱交換性好、精密度高、高傳動效率、適用性強、終身免維護
應用領域:冶金、礦山、輸送、水利、化工、食品、飲料、紡織、煙草、包裝、環保等眾多行業和領域工藝裝備的機械減速裝置。

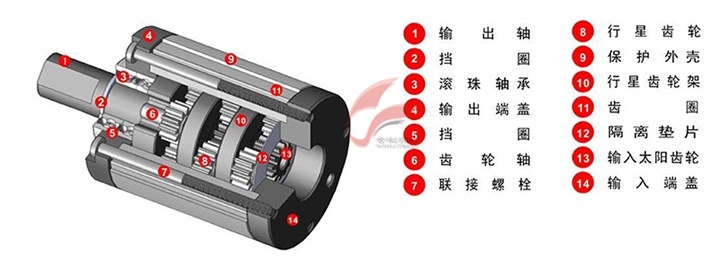

零部件構成:
行星減速機對潤滑脂的要求:
耐磨性能:降低磨損和溫升,滿足減速機終身潤滑的需求
減噪音:提升產品的舒適性
粘附性能:在金屬表面保持均勻的油膜,減少磨損和噪音
機械安定性:防止油脂剪切后變軟,出現滲油漏油現象
高低溫性能:減少低溫啟動扭矩和高負載情況下高溫軟化
合誠公司對于行星齒輪箱解決方案:
我司選用獨特聚脲稠化劑,精制合成油,加有特殊類型極壓抗磨劑,具有良好的高低溫性能,低溫情況下啟動力矩小,高溫下不結焦,且有良好的剪切性,高溫極壓情況下,結構不易破壞,結構穩定,對金屬表層有良好的黏附性。
主要技術指標:
項目 | 質量指標 | 實測值 | 試驗標準 | |
外觀 | 米色均勻油膏 | 米色均勻油膏 | 目測 | |
使用溫度范圍(℃) | -30~200 | -30~200 | — | |
錐入度1/10mm | - | 285-315 | ASTM D217 | |
NLGI等級 | 1.5 | 1.5 | ASTM D217 | |
滴點℃ | >260 | - | ASTM D2265 | |
鋼網分油 24h 100℃ | <5.0% | - | ASTM D6184 | |
蒸發損失 1h 120℃ | <5.0% | - | SH/T0337 | |
耐水淋測試 60min 40℃ | <5.0% | - | ASTM D1264 | |
45#鋼腐蝕 3h 100℃ | 合格 | 合格 | ASTM D4048 | |
四球磨痕 1200r/min 1h 75℃ 40KG | - | 0.452mm | ASTM D2266 | |
四球測試 PD 1500r/min 10s | - | 600 | ASTM D2596 | |
低溫扭矩(-40℃)mN.m | 啟動 運轉10min 運轉60min | - - - | 110 50 - |
ASTM D1478 |
抗氧化性能100h、100℃ | - | - | ASTM D942 | |
防銹測試24h、52℃ | 合格 | 合格 | ASTM D1743 |
(以上數據只提供參考,不具契約書性質。)
測試產品 | 斜齒行星減速機、直齒行星減速機(*凱 80 型 一級) |

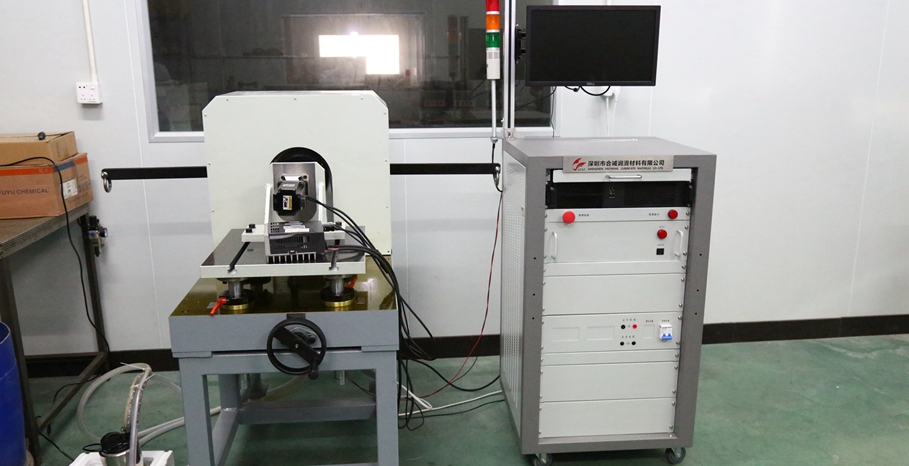

測試設備 | 分貝儀,紅外測溫儀,伺服電機 |
油脂型號 | FAKKT-MG33002 |
測試場所 | 深圳市寶安松崗燕川燕羅路 146 號泰威工業區 4 棟(臺架實驗室) |
測試要求:
1.溫升≤75℃、
2.噪音≤65Db、
3.齒面油膜完好

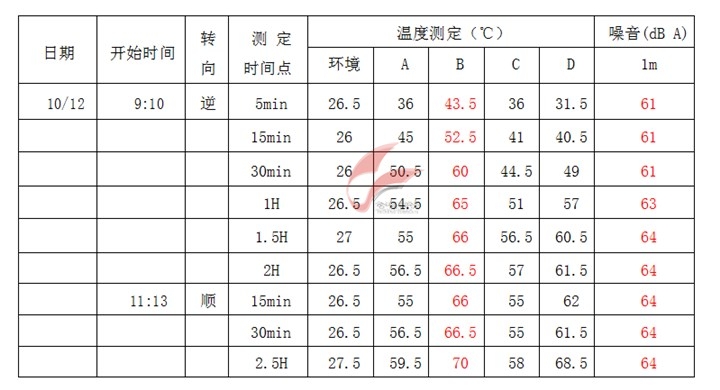

測試過程:減速機類型:斜齒(加脂量:25g)

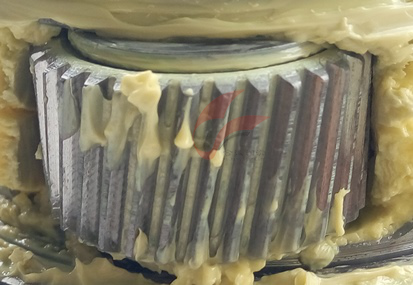

油膜狀況

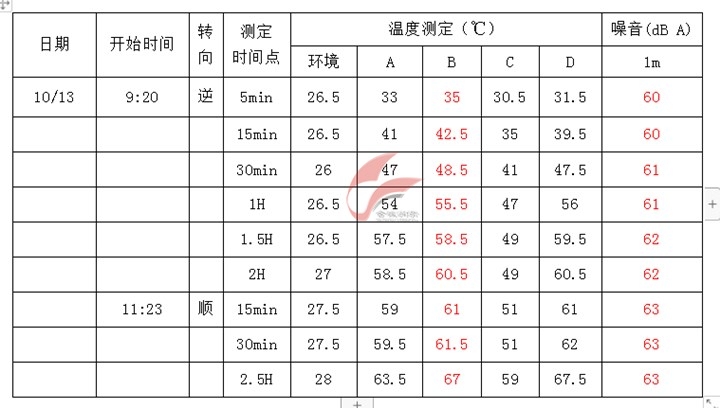

減速機類型:直齒(加脂量:20g)
油膜狀況
測試結果:
從測試記錄上判斷,使用FAKKT-MG33002油脂測試,兩種齒型的行星減速機,溫升,噪音及油膜狀況都良好,滿足廠家要求。
